O que é fio de recozimento esferolizado? (What Is Spheroidized Annealed Wire) -1

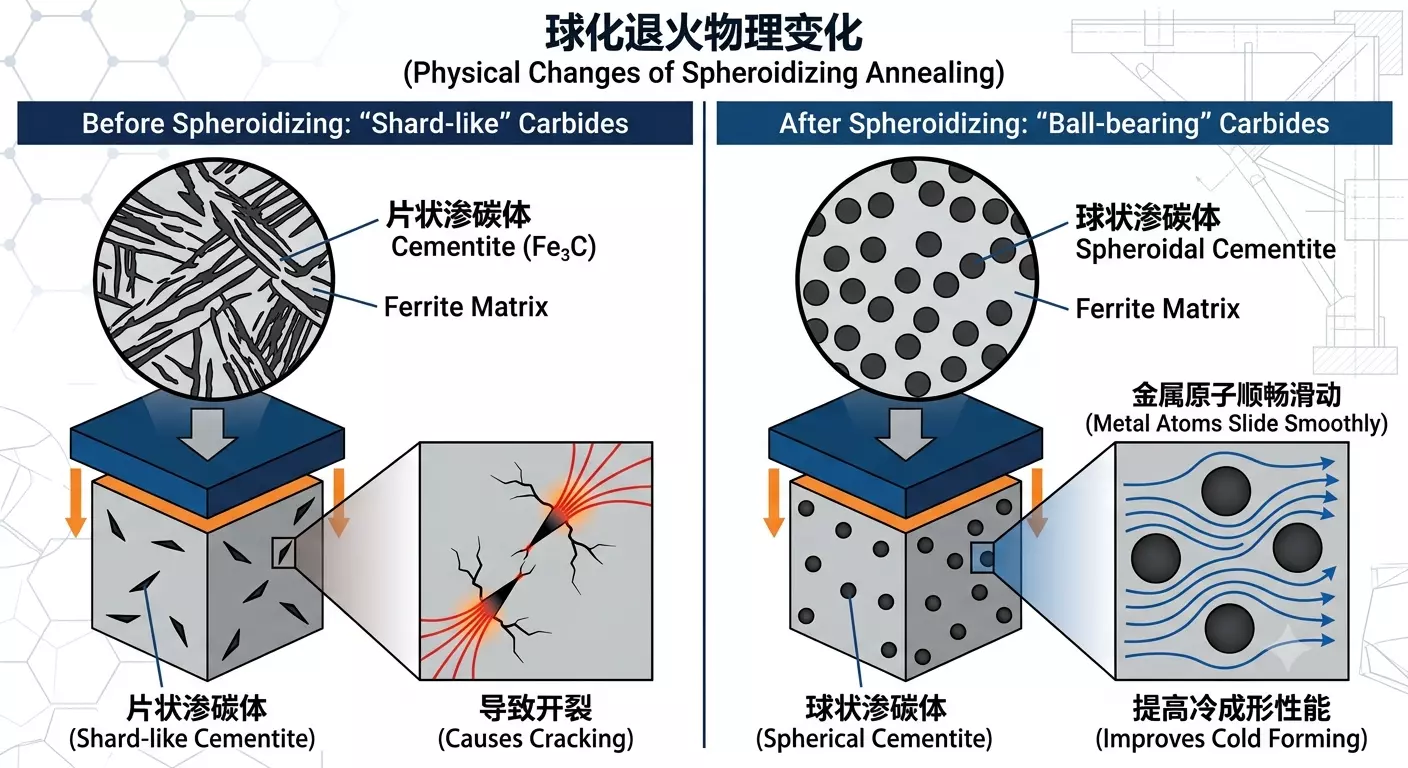

1. Definição e Princípios Fundamentais

O recozimento de esferoidização é um tratamento térmico para melhorar a conformabilidade a frio do aço. Pode ser aplicado a aços de médio e alto carbono, aços ao boro, aços ligados e alguns aços de baixo carbono, conforme o grau do aço, a microestrutura inicial e o processo de fabricação da peça. Transforma a cementita lamelar ou em rede (Fe₃C) em partículas dispersas esféricas ou quase esféricas. A esferoidização está associada à redução da energia interfacial entre ferrita e cementita. Essa mudança pode amaciar o material e melhorar sua ductilidade. Os átomos não deslizam como um líquido ao redor de esferas de rolamento; o tamanho e a distribuição das partículas e a microestrutura da matriz também influenciam o resultado.

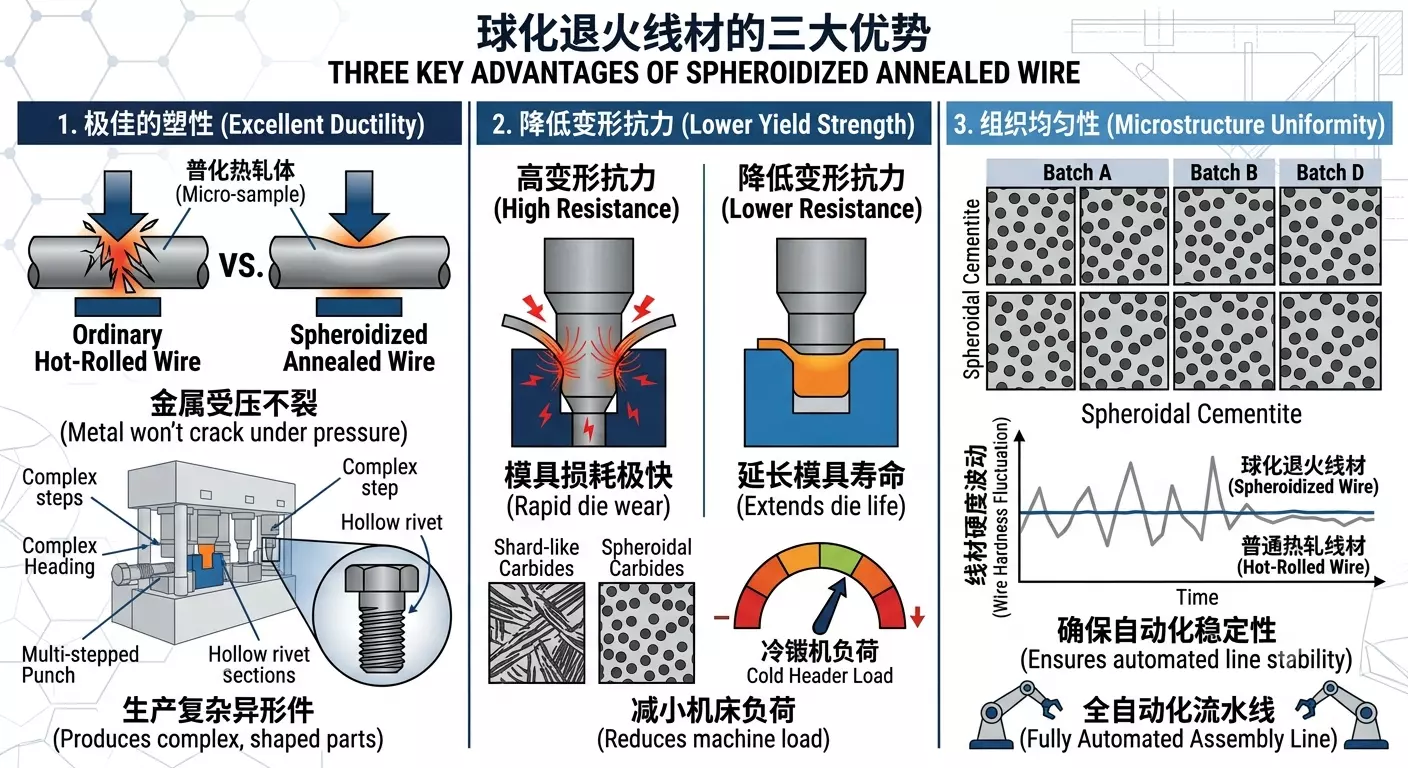

2. Por que o frio deve usar fio esferofiado?

O disco comum (estado laminado a quente) é altamente duro e quebradiço, e o frio direto fará com que o molde perca muito rapidamente e até mesmo as peças explodam diretamente. O fio de recozimento esférico tem as seguintes três vantagens: · Excellent Ductility (Excellent Ductility): Quando o metal está sob grande pressão, ele pode causar deformação violenta sem causar microfissuras. Isso é essencial para a produção de rebites ocos, parafusos de degraus e outras peças complexas. · Redução da resistência à deformação (Lower Yield Strength): Reduz a carga da máquina de corte a frio e do molde, prolongando significativamente a vida útil do molde caro. · Uniformidade de tecido (Uniformidade de tecido): para garantir que a flutuação da dureza do fio-máquina em cada lote seja extremamente pequena, para garantir a estabilidade da produção de linha de montagem totalmente automatizada.

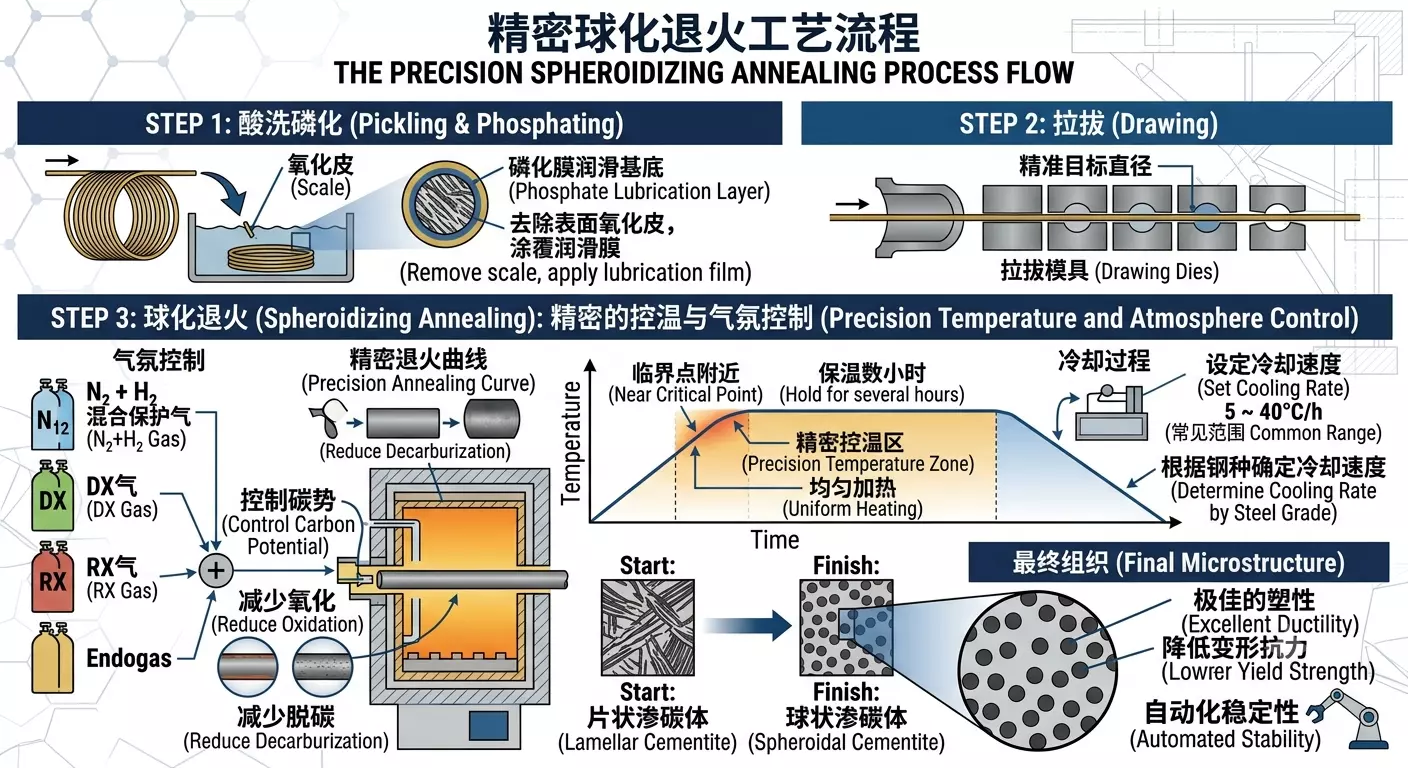

3. Processo de produção

O recozimento com bola não é um simples "incêndio", é um processo de controle de temperatura extremamente preciso: 1. Pickling & Phosphating (Pickling & Phosphating): Remova a pele de óxido de superfície e aplique uma camada de filme fosfatado como base de lubrificação. 2. Drawing: puxe o fio para um diâmetro de alvo preciso. Anestiamento esférico: em um forno à base de gás (geralmente usando gás de proteção híbrido N₂, gás DX, gás RX ou gás de proteção Endogas para proteger a atmosfera e reduzir a oxidação e descarbonização controlando o potencial de carbono). Aqueça perto do ponto crítico, deixe aquecer por várias horas e depois esfrie a uma certa velocidade. A velocidade de resfriamento deve ser determinada de acordo com o tipo de aço e a organização alvo, a faixa comum é de cerca de 5 ~ 40 °C/h.

O processo comum de fio de controle frio deve ser determinado de acordo com a classe do produto e os requisitos do cliente.

RA:PC-RA SA:PC-SA RAIP:PC-RA-PC-D (S)AIP:PC-SA-PC-D SAF:PC-D-SA-PC SAIP:PC-D-SA-PC-D PASAF:PC-LA-PC-D-SA-PC PASAIP:PC-LA-PC-D-SA-PC-D PSASAIP:PC-SA-PC-D-SA-PC-D Entre eles: PC = fosfatização por decapagem LA = recozimento em baixa temperatura RA = recozimento comum SA = recozimento esférico D = puxar HD = bombeamento direto AIP = processo de recozimento

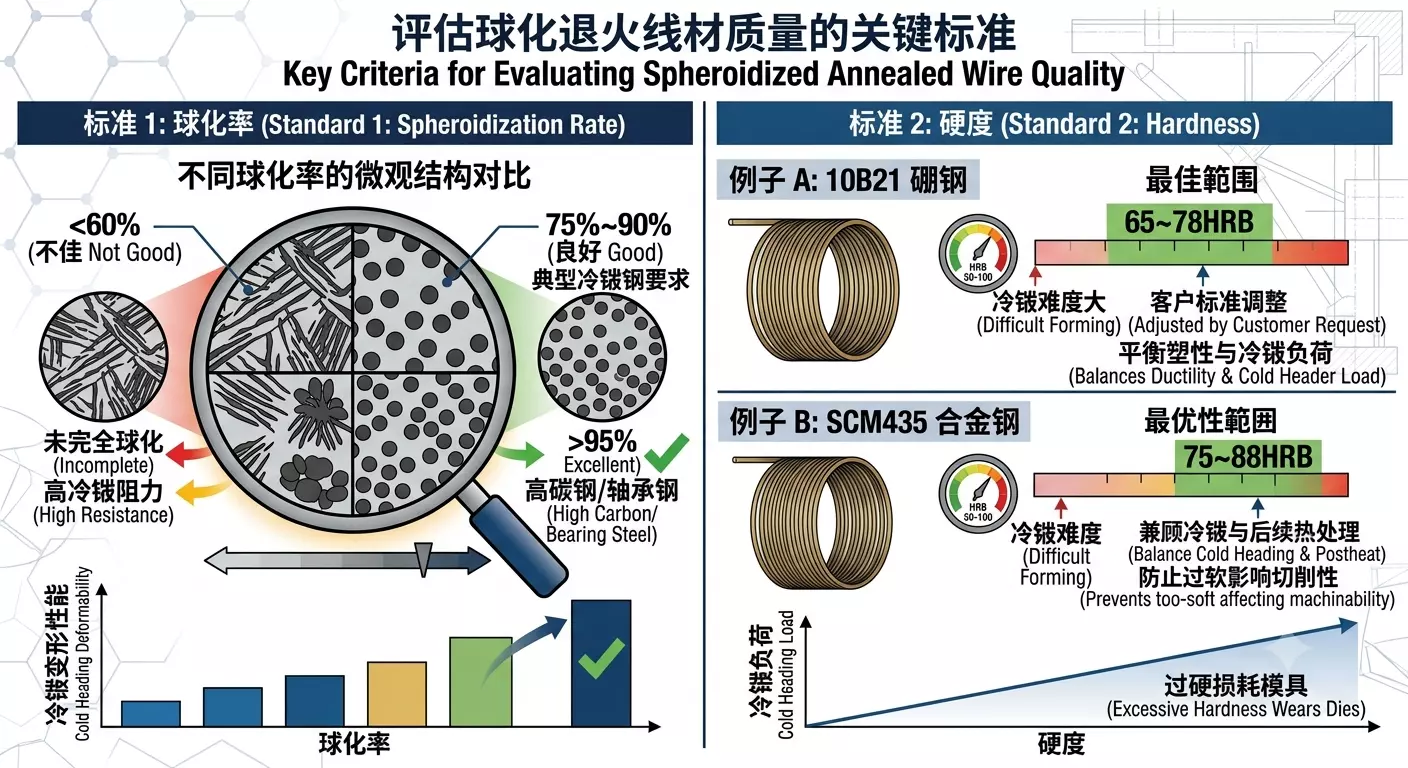

4. Critérios de avaliação de qualidade

Geralmente, existem dois critérios para julgar se um fio de recozimento em esfera é bom ou não: Taxa de esfalização: Os requisitos de taxa de esfalização devem ser determinados de acordo com o tipo de aço e uso final. Geralmente, o aço de laço frio requer cerca de 60% ~ 90%, aço de alto carbono e aço de rolamento geralmente exigem um nível mais alto de organização esférica. Dureza (Hardness): Por exemplo, a dureza após a esfalização de 10B21 é geralmente controlada em 65 ~ 78HRB gama, especificamente ajustado de acordo com a dificuldade de pressão fria e as necessidades do cliente. A dureza do SCM435 é geralmente controlada em 75 ~ 88HRB gama para levar em conta o desempenho de pressão a frio e os requisitos de tratamento térmico subsequente.
