Fio SAE5140 AISI5140 ASTM5140 CHQ

Diâmetro: 0,40-46 milímetros

Resistência à tração: Consulte a informação técnica

Product Detail Technical Information Inspection Packaging

Shanghai Creation GroupÉ uma empresa de referência que se concentra no fio de aço da qualidade do título frio na China. Toda a equipe de gestão tem 20 anos de experiência na indústria. Construímos bons relacionamentos com muitos fornecedores de nível 1 para a indústria automotiva, todo o fio-máquina é proveniente de siderúrgicas de marca. Todos os pedidos são 100% rastreáveis.

Condição entrega

: Silício matou grão fino-grão fino

Qualidade superficial

- : Contínuo e suave

- : Livre de costuras, sobreposições, poços, arranhões e cicatrizes desenho

- : Livre de ferrugem

Aplicação

- : Indústria automobilística

- : Indústria construção

- : Indústria Máquinas

- : Outras indústrias

Estudo Caso

Products & Service

Fio-máquina

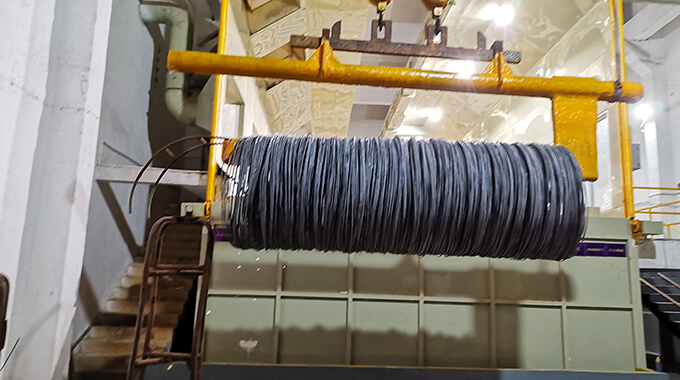

Decapagem e fosfatização

Trefilação a frio

Recozimento de esferoidização

Inspeção

Produto acabado

1. Condições fornecidas e composição química

TABELA 7 Gamas Químicas e Limites para Aços a Liga, %

IFI Steel Grade Designation	Carbon		Manganese		Nickel		Chromium		Molybdenum		Phosphorous	Sulfur
IFI Steel Grade Designation	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Max	Max
IFI-1335	0.33	0.38	1.60	1.90	...	...	...	...	...	...	0.020	0.020
IFI-4037^A	0.35	0.40	0.70	0.90	...	...	...	...	0.20	0.30	0.020	0.020
IFI-4042	0.40	0.45	0.70	0.90	...	...	...	...	0.20	0.30	0.020	0.020
IFI-4118	0.18	0.23	0.70	0.90	...	...	0.40	0.60	0.08	0.15	0.020	0.020
IFI-4140	0.38	0.43	0.75	1.00	...	...	0.80	1.10	0.15	0.25	0.020	0.020
IFI-5140	0.38	0.43	0.70	0.90	...	...	0.70	0.90	...	...	0.020	0.020
IFI-8637	0.35	0.40	0.75	1.00	0.40	0.70	0.40	0.60	0.15	0.25	0.020	0.020

A Mobilado em Alk ou siFg ou sicg ou cgp. Todos os outros graus em siFg-Fg apenas.

QUADRO 8 Variação permissível de Faixas e limites químicos especificados para AIloy SteeIs,%

Element	Limit or Max of specified Range, %	variation, %, over Max Limit or under Min Limit
Carbon	To 0.30 incl over 0.30 to 0.75 incl	0.01
Carbon	To 0.30 incl over 0.30 to 0.75 incl	0.02
Manganese	To 0.90 incl over 0.90	0.03
Manganese	To 0.90 incl over 0.90	0.04
phosphorus	over Max only	0.005
Sulfur	over Max only	0.005
Silicon	To 0.40 incl	0.02
Nickel	To 1.00 incl	0.03
Chromium	To 0.90 incl over 0.90	0.03
Chromium	To 0.90 incl over 0.90	0.05
Molybdenum	To 0.20 incl over 0.20 to 0.40 incl	0.01
Molybdenum	To 0.20 incl over 0.20 to 0.40 incl	0.02
vanadium	over Max only	0.01
copper	over Max only	0.03

2. Propriedades mecânicas

TABELA 11 Propriedades Mecânicas Aços Carbono e Liga

Steel Grade	Rod/Bar properties				Spheroidize Annealed at Finished Size wire properties		Annealed in process and Spheroidized Annealed in process Finished wire properties
	Annealed		Spheroidize Annealed		SAFS		AIP		SAIP
	Max tensile^A	Min R/A	Max tensile^A	Min R/A	Max tensile^A	Min R/A	Max tensile^A	Min R/A	Max tensile^A	Min R/A
	KSI	%	KSI	%	KSI	%	KSI	%	KSI	%
Carbon
IFI-1006	55	62	53	65	51	70	62	60	60	62
IFI-1008	56	62	54	65	52	70	63	60	61	62
IFI-1010	58	62	55	65	54	70	65	60	62	62
IFI-1018	68	62	65	65	63	68	76	60	68	62
IFI-1022/A	72	62	67	65	65	68	81	60	72	62
IFI-1022/B	73	62	69	65	67	68	82	60	73	62
IFI-1033	80	58	74	60	72	64	89	56	82	58
IFI-1035	81	58	75	60	73	64	90	56	83	58
IFI-1038	82	58	76	60	74	64	91	56	84	58
IFI-1541A	92	53	85	57	82	61	98	51	92	55
IFI-1541B	93	53	86	57	83	61	99	51	93	55
Boron
IFI-10B21	75	62	71	64	69	68	84	60	75	62
IFI-10B38	88	56	82	58	80	62	97	52	90	56
Alloy
IFI-1335	93	53	85	55	82	59	100	51	92	53
IFI-4037	86	55	80	57	78	60	95	53	85	55
IFI-4042	88	55	82	57	80	60	97	53	87	55
IFI-4118	76	60	71	61	68	64	84	58	76	59
IFI-4140	92	55	85	57	82	59	102	53	90	55
IFI-5140	92	55	85	57	82	59	102	53	90	55
IFI-8637	92	53	85	55	82	57	102	51	92	53

A Para aço morto em alumínio, subtraia 3 KSI e adicione 1% R/A.
Para aço com aros, subtraia 5 KSI e adicione 2% R/A.
Para fio AIp e SAIP abaixo de 0,200 in., adicione 50 psi para cada 0,001 in. Abaixo de 0,200.
NOTA 1-Os valores nesta tabela foram projetados para fornecer máxima cabeabilidade e vida útil da ferramenta no processo de conformação a frio. A redução do teste da área não é aplicável aos tamanhos do fio menos de 0,092 dentro.

3. Limites De Descarburação

QUADRO 10 Limites de descarbonetação para aços com teor de carbono superior a 0,15%

Diameter, in.	Free Ferrite Depth max, in.	Total Average Affected Depth (TAAD) max, in.	worst Location Depth, max, in.
through 25/64	0.001	0.005	0.008
over 25/64 through 5/8	0.001	0.006	0.009
over 5/8 through 55/64	0.001	0.007	0.011
over 55/64 through 1	0.001	0.008	0.012
over 1 through 1-1/2	0.001	0.010	0.015
